Nguồn 5 V với dòng lớn hơn

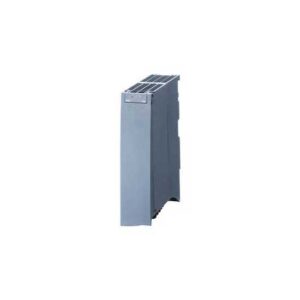

Sản phẩm mang mã 6EP3311-6SB00-0AY0 là bộ nguồn ổn áp LOGO! Power với điện áp ra 5 V và dòng 6,3 A của Siemens.
Khi cấp nguồn cho nhiều thiết bị ở mức điện áp thấp, cách phân phối trong tủ trở thành yếu tố quyết định hệ thống hoạt động ổn định hay chập chờn.
Vấn đề với cách đấu nối tiếp
Cách đấu tiện tay nhất là nối từ thiết bị này sang thiết bị kia thành một chuỗi.
Cách này có hai vấn đề nghiêm trọng ở mức điện áp thấp.
Vấn đề thứ nhất là thiết bị ở cuối chuỗi nhận điện áp thấp hơn hẳn thiết bị đầu chuỗi, do sụt áp tích lũy qua từng đoạn dây và từng mối nối.
Vấn đề thứ hai là dòng tiêu thụ của thiết bị này chạy qua đoạn dây cấp cho thiết bị kia, nên khi một thiết bị hoạt động mạnh thì điện áp tại các thiết bị khác cũng bị kéo xuống theo.
Cách đấu hình sao
Cách đúng là mỗi thiết bị có một đường dây riêng từ một điểm phân phối chung, thường là một hàng cầu đấu đặt ngay cạnh bộ nguồn.
Với cách này, sụt áp của mỗi nhánh chỉ phụ thuộc vào dòng của chính nó, và các thiết bị không ảnh hưởng lẫn nhau.
Nó cũng giúp việc chẩn đoán dễ hơn nhiều: mỗi nhánh đo được riêng, và việc cô lập một thiết bị chỉ cần tháo một dây.
Dây trung tính chung cũng cần chú ý
Nguyên tắc trên áp dụng cho cả dây về, không chỉ dây đi.
Một sai lầm phổ biến là đi dây dương riêng cho từng thiết bị nhưng dùng chung một dây về mảnh cho tất cả.
Khi đó toàn bộ dòng của mọi thiết bị dồn vào dây về đó, và sụt áp trên nó ảnh hưởng tới tất cả, làm mất tác dụng của việc đi dây riêng ở phía kia.
Điều kiện cung cấp
Sản phẩm mới 100 phần trăm, bảo hành chính hãng, có hóa đơn VAT và CO/CQ theo yêu cầu hồ sơ. Anh chị liên hệ nhân viên tư vấn để được hỗ trợ. Dự án xin gửi qua Vietautomation.com.
Một chi tiết thi công đáng lưu ý là chất lượng đầu cốt và lực siết tại cầu đấu phân phối.
Ở mức điện áp thấp với dòng tương đối lớn, một mối nối có điện trở tiếp xúc cao vừa gây sụt áp vừa sinh nhiệt tại chính điểm đó. Nhiệt làm mối nối oxy hóa nhanh hơn, điện trở tăng thêm, và quá trình tự khuếch đại cho tới khi mối nối hỏng hẳn. Việc siết lại các đầu cực nên nằm trong nội dung bảo trì định kỳ.
