Khi một ngõ ra an toàn điều khiển nhiều thiết bị

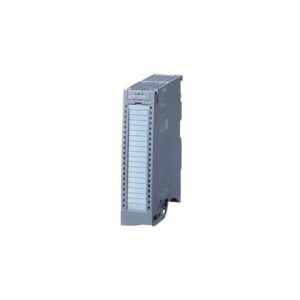

Sản phẩm mang mã 6ES7526-2BF00-0AB0 là module ngõ ra số an toàn với tám kênh, dùng giao thức an toàn trên mạng, thuộc dòng SIMATIC S7-1500 của Siemens.
Một chức năng dừng thường phải cắt nhiều thiết bị cùng lúc. Câu hỏi thiết kế là dùng một kênh an toàn cho tất cả hay mỗi thiết bị một kênh.
Lập luận cho việc gom chung
Lập luận thứ nhất là tiết kiệm kênh, vốn đắt hơn nhiều so với kênh thông thường.
Lập luận thứ hai là đơn giản về mặt logic, chỉ một tín hiệu cho một chức năng dừng.
Lập luận thứ ba là dễ kiểm chứng hơn vì ít đường phải thử.
Ba vấn đề khi gom chung
Vấn đề thứ nhất là tổng dòng. Nhiều cuộn hút mắc song song trên một kênh có thể vượt khả năng, đặc biệt tính cả dòng khởi động.
Vấn đề thứ hai là chẩn đoán. Khi có lỗi trên kênh, hệ thống chỉ biết cả nhóm có vấn đề chứ không biết thiết bị nào, và người xử lý phải tách ra đo từng cái.
Vấn đề thứ ba là bảo trì. Muốn tách một thiết bị ra để sửa thì phải động vào mạch chung, ảnh hưởng tới cả nhóm.
Nguyên tắc phân nhóm
Nguyên tắc là gom theo phạm vi dừng chứ không theo vị trí vật lý. Các thiết bị luôn phải dừng cùng nhau trong mọi tình huống thì gom chung được.
Ngược lại, nếu có tình huống chỉ cần dừng một phần, thì phần đó phải có kênh riêng ngay từ đầu, vì tách ra về sau đòi hỏi sửa cả phần cứng lẫn phần chương trình an toàn.
Kiểm tra dòng tổng trước khi chốt
Cần cộng dòng làm việc của toàn bộ tải trên một kênh, sau đó cộng thêm dòng khởi động ở trường hợp tất cả cùng đóng. Con số này phải nằm trong giới hạn của kênh với biên độ dự phòng.
Nếu vượt, phương án thường dùng là kênh an toàn điều khiển một rơ le trung gian chuyên dụng, và rơ le đó cắt các tải. Khi đó phải chọn loại rơ le có tiếp điểm liên kết cơ khí để hệ thống giám sát được tình trạng dính tiếp điểm.
