Kiểu đấu tải trên module ngõ ra bán dẫn

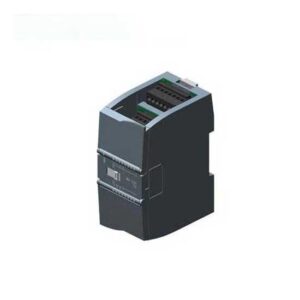

Sản phẩm mang mã 6ES7288-2DT08-0AA0 là module mở rộng 8 ngõ ra số mức 24 V kiểu bán dẫn, thuộc dòng S7-200 Smart của Siemens.
Ngõ ra kiểu bán dẫn có hai cách bố trí mạch, và việc chọn nhầm khiến tải hoàn toàn không hoạt động dù mọi thứ khác đều đúng.
Hai cách bố trí
Cách thứ nhất là module đóng vai trò cấp nguồn cho tải: khi kích hoạt, nó nối tải với cực dương, còn tải nối cực còn lại về cực âm chung.
Cách thứ hai ngược lại: module nối tải với cực âm, còn tải được cấp từ cực dương chung.
Về chức năng, cả hai đều bật tắt được tải. Khác biệt nằm ở chiều dòng điện, và tải phải được đấu đúng theo kiểu mà module hỗ trợ.
Vì sao đây là vấn đề thực tế
Phần lớn tải đơn giản như cuộn hút van hay đèn báo đều đấu được theo cả hai kiểu, chỉ cần đảo hai dây.
Nhưng có một số tải có tính phân cực, chẳng hạn thiết bị điện tử có mạch bảo vệ bên trong, hoặc đầu vào của một bộ điều khiển khác.
Với các tải này, đấu ngược sẽ không hoạt động hoặc có thể gây hỏng.
Tình huống hay gặp nhất là khi nối tín hiệu từ module ngõ ra của hệ thống này sang module ngõ vào của hệ thống khác, và hai bên dùng kiểu ngược nhau.
Cách xử lý và phòng ngừa
Khi hai bên không khớp, giải pháp tiêu chuẩn là chèn một rơ le trung gian làm khâu chuyển đổi. Rơ le có tiếp điểm khô nên đấu được vào bất kỳ kiểu nào.
Để phòng ngừa cho các dự án mới, nên ban hành quy định về kiểu đấu áp dụng cho toàn nhà máy và đưa vào yêu cầu kỹ thuật gửi nhà cung cấp máy.
Khi tất cả cùng một kiểu, việc ghép nối giữa các hệ thống trở nên đơn giản và kho chỉ trữ một loại thiết bị.
Điều kiện cung cấp
Sản phẩm mới 100 phần trăm, bảo hành theo chính sách chính hãng, xuất hóa đơn VAT và cung cấp CO/CQ khi hồ sơ dự án yêu cầu. Anh chị mô tả loại tải để nhân viên tư vấn hỗ trợ. Dự án xin gửi danh mục qua Vietautomation.com.
